電動サンルーフ取付け

キャンピングカーの屋根に電動サンルーフを取付け
汎用品のMoonRoof Mx03をネットオークションでGETさっそく取り付けます


汎用電動サンルーフが届きました
Yahooのオークションで¥26,000でGETしました
思ったよりかなり大きなサンルーフです
取り付け例です

箱を開けてみました部品はみなそろっていそうです
さてロデオのFRPの屋根にうまく取り付けられるでしょうか>
Yahooオークションで出品者のコメントです
新品!後付けサンルーフです。!モーターで窓が開きます。タバコを吸う方、風を楽しみたい方、 自慢したい方、スタイルを楽しみたい方にお勧めです。サイズは、ヨコは83cmタテは50cm(多少の誤差はあります。) ほとんどの車に取り付け可能だと思います。サンルーフの車内色はベージュです。 動作は+−の配線をつなぎ、ボタンを押せばチルドアップし、その後水平になりスライドします。 ボタンを放せば途中でも自由に止める事ができます。自分で取り付ける場合器用な人でしたら出来ると思うのですが、 板金屋さんに頼むのが確実だと思います。あと失敗した時の保証は一切いたしませんご了承下さい。  この商品は前回落札者の方も絶賛しています。在庫が少ない為お早めに入札して下さい。 ちなみに、定価は7万8千円ぐらいするそうです

送られてきた商品をさっそく点検します
ルーフの上に足場板を渡して作業開始

屋根の開口をカットすることに

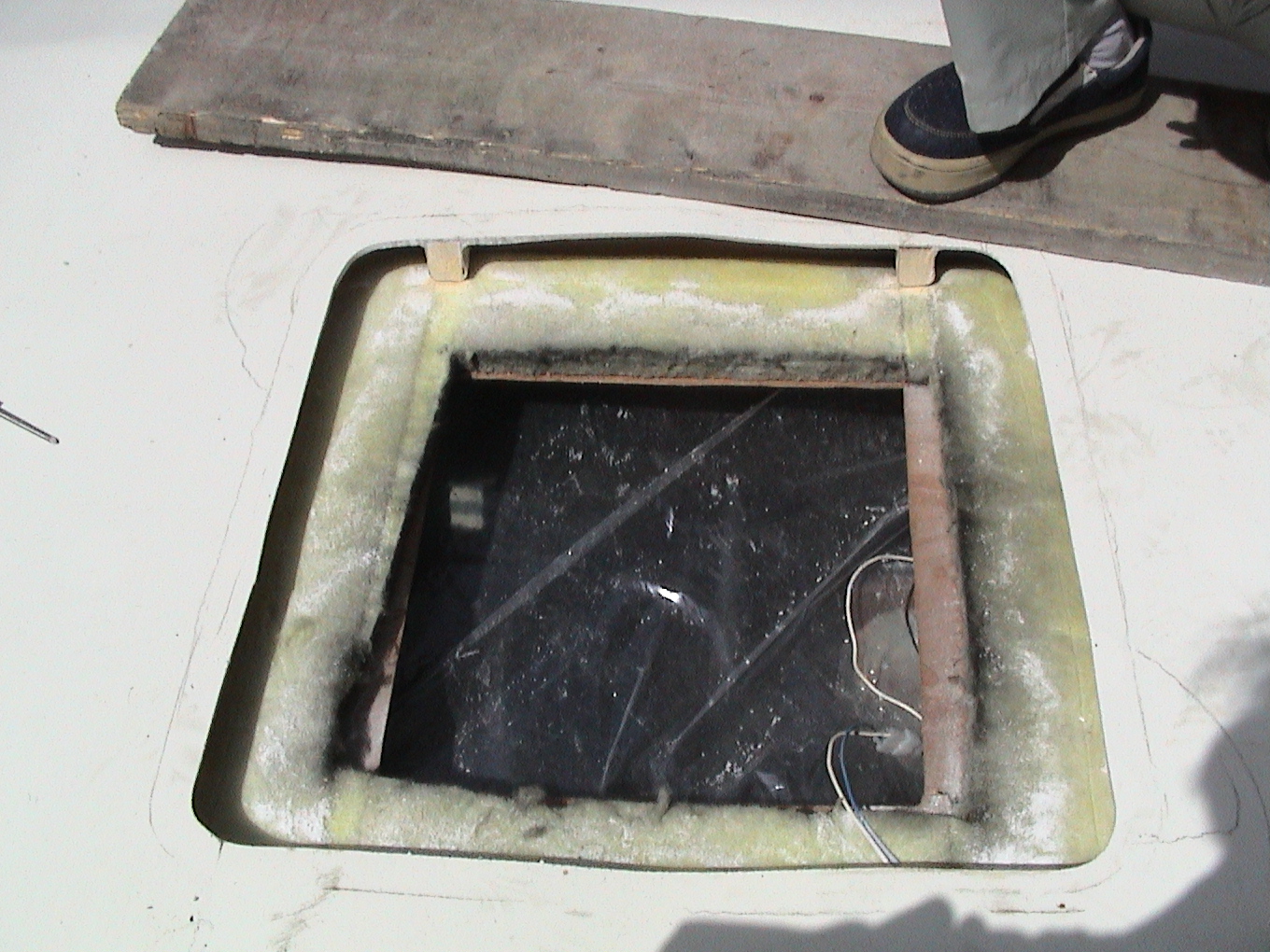

ジグソーでまず既存のルーフベントを撤去しましたが
・・・・なんと取り付けの穴より縦が大きい穴となってしまいました(>_<)☆\(^^;)バキッ!!   (>_<)☆\(^^;)バキッ!!
>

しかたがないのでFRPで補修することに、材料を購入に行きます


専門店が土曜で休みでしたので、東急ハンズで買い物
ポリエステル樹脂と硬化剤、洗浄用のアセトン、ガラスクロス、計量用のスポイド、手袋等を購入してさっそく屋根の成型に

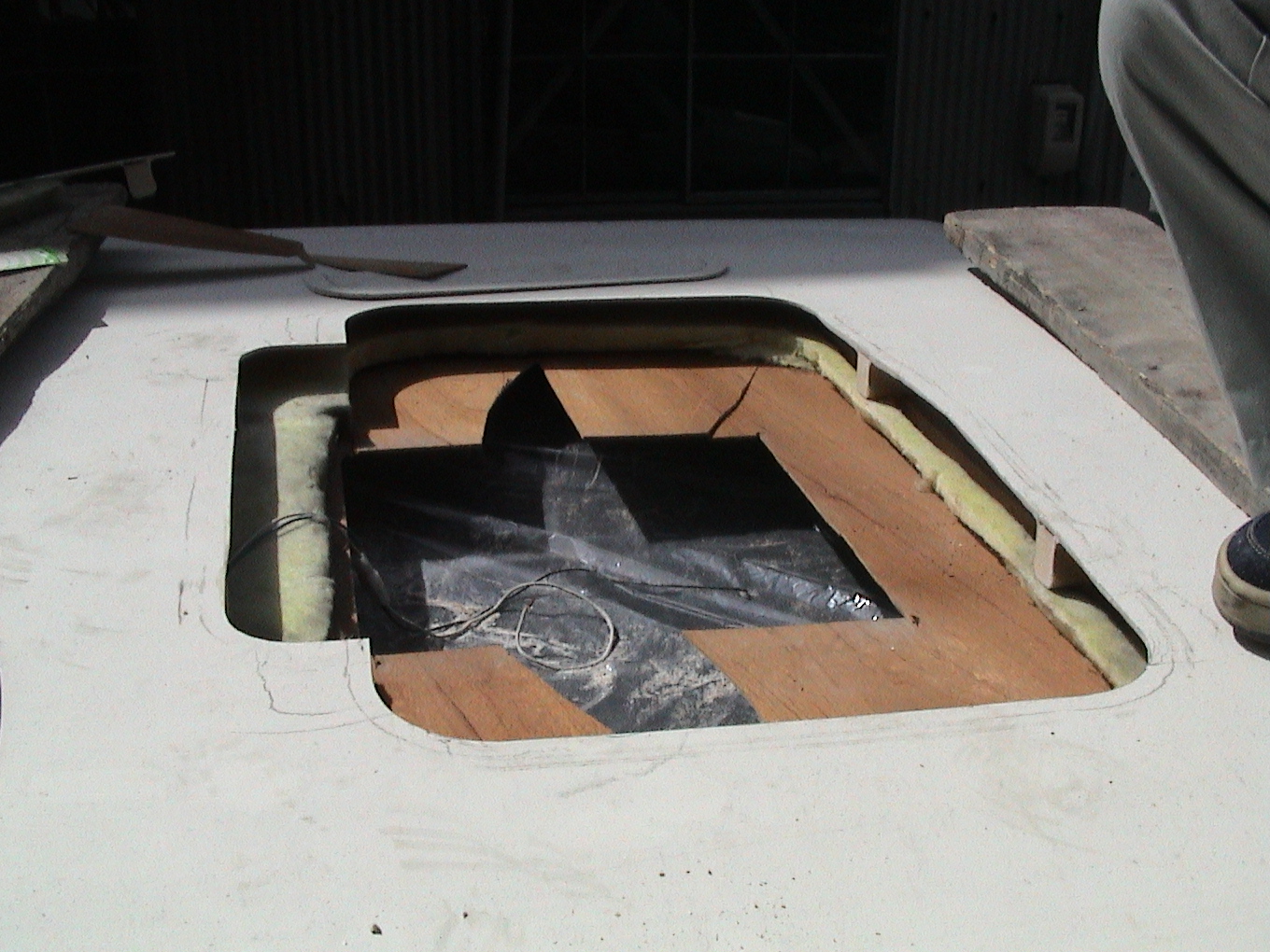

下地に天井補強用としてt=4.5の合板とt=12の合板をFRPで接着
屋根のFRPを成型したところで明日硬化してから作業することに

屋根の補修はうまくいったのですが後日ここのジョイントから水が浸入して手直しが大変でした

次の日さっそく成型したFRPをパテ仕上げそして研磨して塗装・・・見違えるほど見事になりました
内部の天井を撤去することに  戸棚をまずはずして天井をはずし、サンルーフをつけます

これからが大変でした・・鉄板の屋根と違いFRPなので厚すぎ取り付けが大変 乗用車用ですので取付け厚みが非常に薄い
天井の懐も20〜30が75あり垂木をカットして天井を薄くします
<<その後ロデオの大改造をしましたので、そのとき天井を高くしましたのでサンルーフ部の収まりをやり直ししました>>

何とかメーク&トライして無事に取り付けました  なかなかかっこいいですね・・室内がとっても明るくなりました
この時は無理やり天井を押し上げてサンルーフに馴染ましています
付いていたボルトでは長さが不足したため長いボルトに取り替えました

サンルーフはポップアップして後方にスライドします  電動でのポップアップポップダウンの動きがいまいち良くありません、
きつくカバーを締め付けたため多少枠が歪んでしまったようです

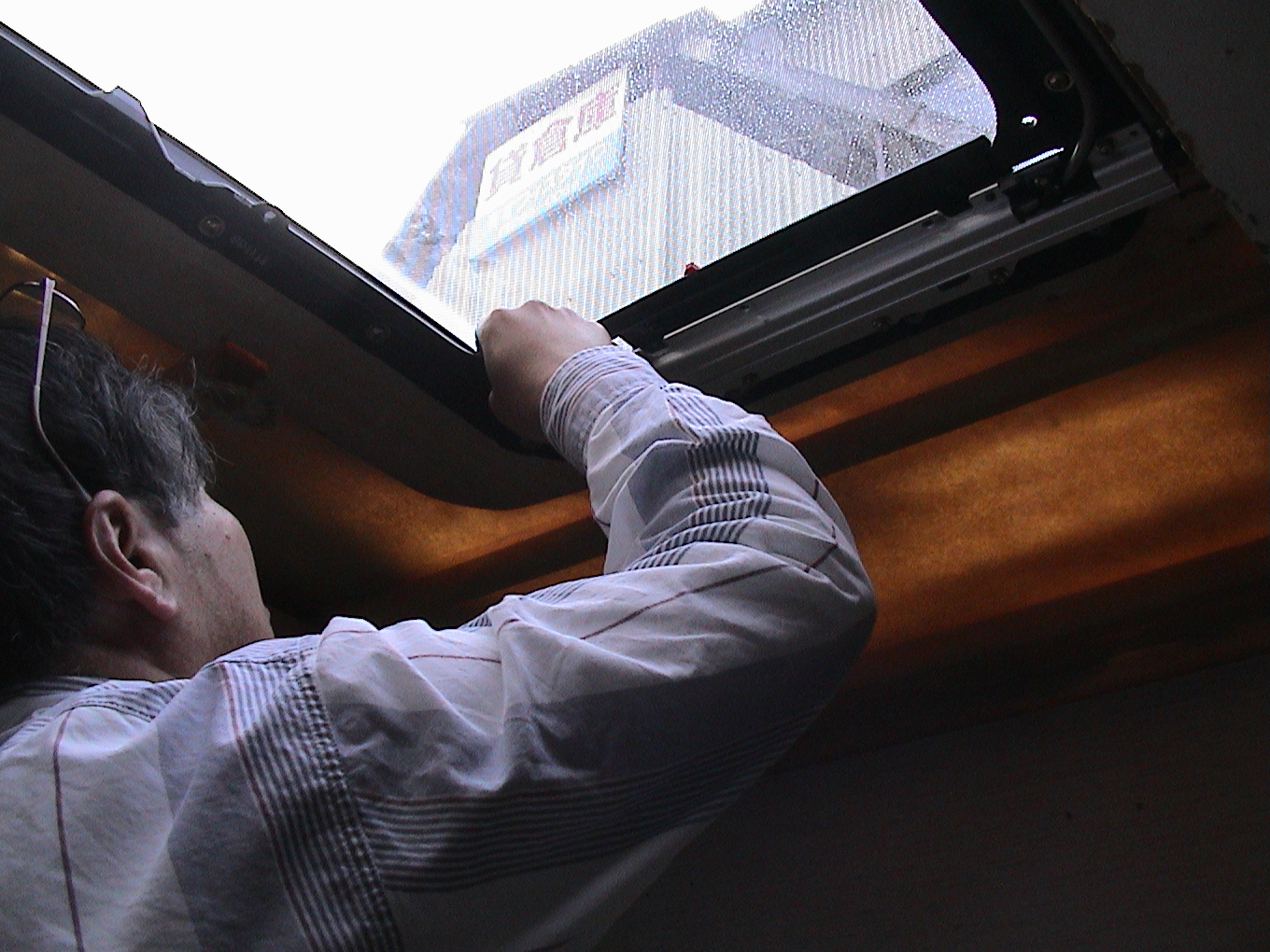

後日、再び取り外し取り付けなおしました

でもこのサンルーフには苦労しました
取り付けたがスムースにモーターで動かない
水が浸入する(どこkららかが不明)
これらを何回か取り付け調整でようやく普通に使うことが出来るようになりました
素人の方は心して挑戦してください・・・・・屋根に穴を開けることは大変なことです

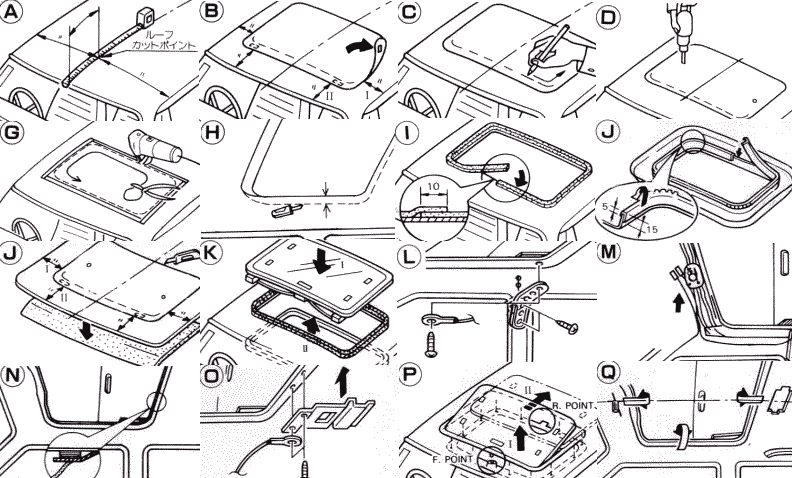

取り付け詳細です
A〜H:屋根に穴を開けます

I:開口部の周囲に付属のテープを貼って水が入らないようにします

J〜:内装のトリムを改造します

K:サンルーフ本体を取り付けます

L:このブラケットはロデオでは取り付けできませんでした

M:サンルーフへ電源を送ります
説明の図には載っていませんが室内側から押さえのカバーを締め付けて本体を固定します
あまり押さえ過ぎると本体に歪が出てモーターで可動難しくなります

N〜Q:微調整かな?

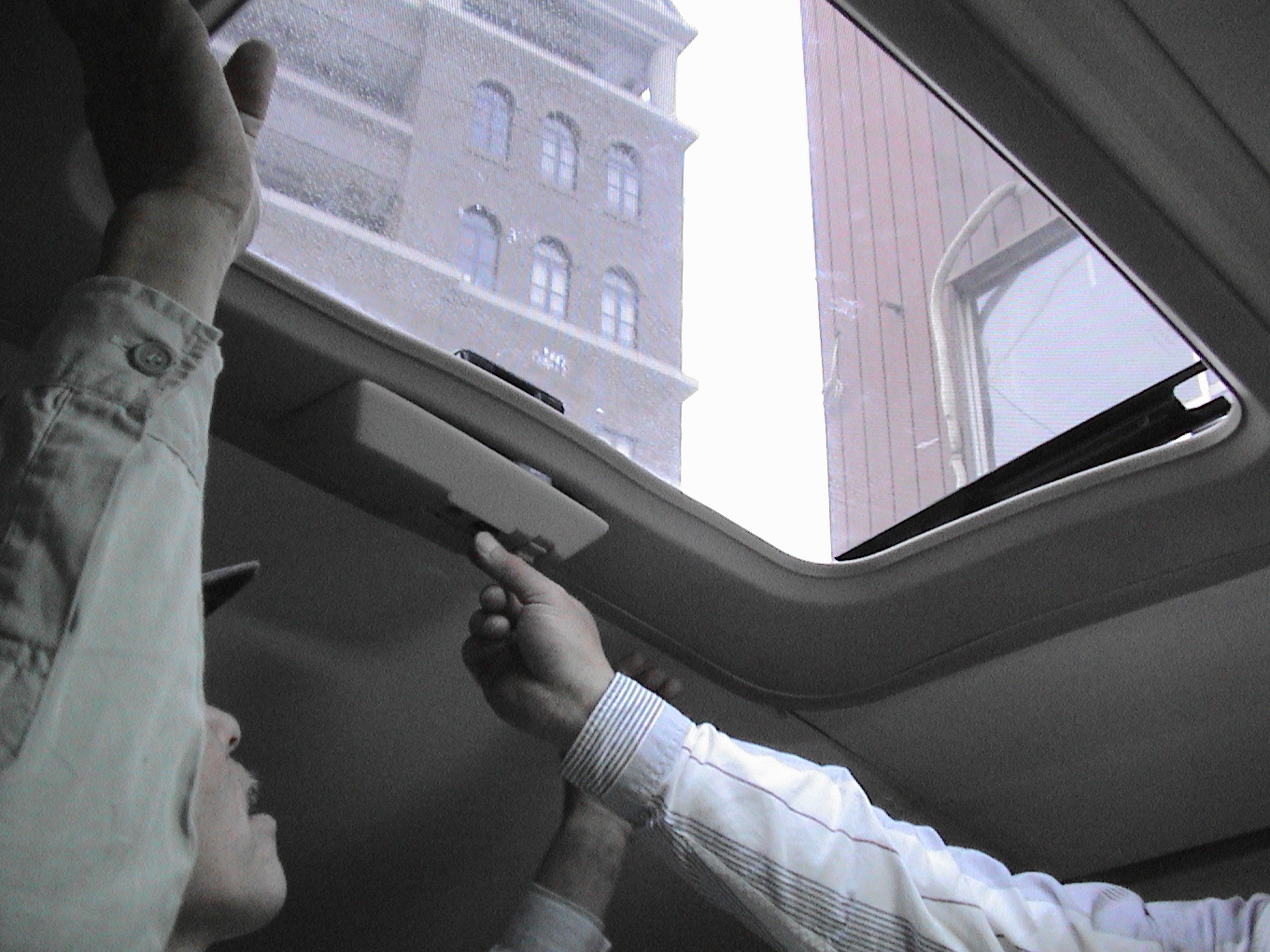

スイッチのカバーをつけて、外周にトリムカバーを差し込んで完成です

水が入らないように慎重につけてください

2003/11/16 追記
