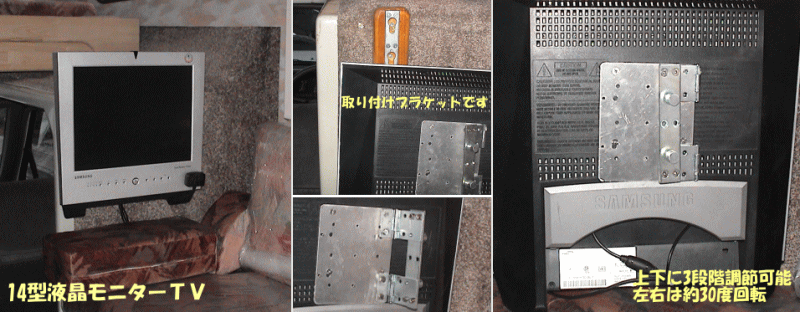

 ロデオのTVとDVDシステムTFT１４型液晶モニター DVDプレーヤー ５ｉｎ１サラウンドシステム ダイネットのＴＶモニターはＣＰＵのモニターも兼ねる液晶ディスプレーです・・・ スタンドをはずして裏面でブラケットを製作して固定しています液晶モニター TFT液晶 SAMSUNG 150MP 1,024×768 @85Hz XGA TVチューナー内臓です 電源は当然ながらＡＣ100Ｖ入力でしたが、ＤＣ12Ｖ直接入力に改造しています |
  DMV4・・・持ち運び簡単なＤＶＤプレイヤー DVD CD Video CD Mp3 等が再生可能 側面イヤホンジャック 背面端子Optical digital OUT・S-Video端子・Video OUT端子 AUDIO出力 W210×H34×D160 リモコン（電池付き） 今まで車載パソコンのDVDで再生していましたが、いちいちパソコンを起動しなければならない、 そしてパソコンになれた人ではないとちょっと難しいのでプレイヤーを購入 100Ｖを12Ｖに変換していいますので直接12Ｖを接続します |

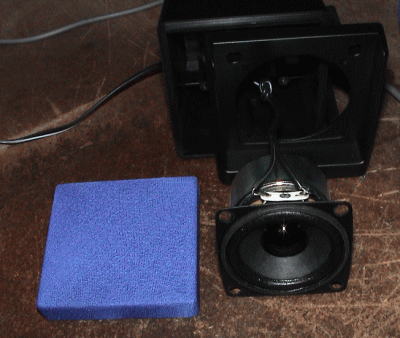

  5in1のサラウンドシステム音声もOptical Digitalのアウトプットがありますのでロデオにつけてあるに光ケーブルで接続 Opticalの切り替えがちょっとわからず英文の説明書をにらめっこ 出力をOpticalにようやく切り替えて音声が出ました ウ〜〜ムなかなか迫力満点ですね でもセンタースピーカーから音が出ていない まあゆっくりと配線を調査しましょう 座席の下にサラウンドスピーカーシステムのコントローラを設置していますサテライトスピーカー フロントに２個、リアに２個セットします 結構重量感のある小型スピーカーです ５W出力ですがキャンピングカーの中では音量は走行中もまったく問題ありません |
センタースピーカーは天井の中央に取付けリアのサテライトスピーカーは吊戸棚の下に取付け |

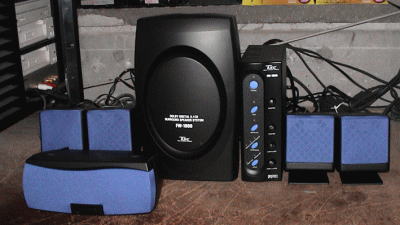

 ５in１のスピーカーシステムです 当初100Vを12V化に改造して試聴してみましたが、ハム音が大きすぎて改造をあきらめました 仕方なくインバーター経由で駆動しています 右はウーハーのパネルです |
