| 今回、大幅に電装をやり直し、今まで後部にあったサブバッテリーを中央に移動させます、

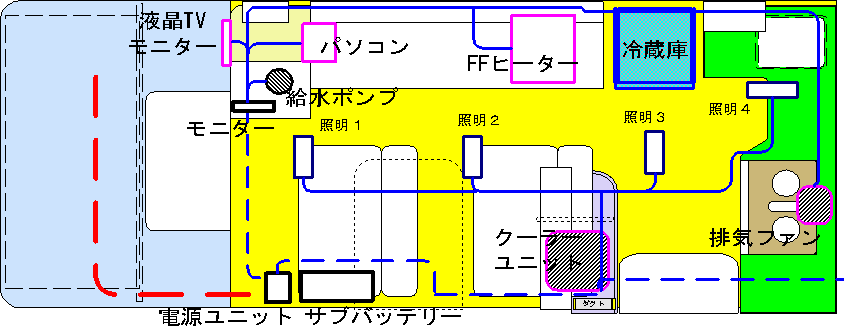

電装品のモニターと集中スイッチを移動 ロデオの電源の基本ハーネスの回路  エンジンからの電源を右サイド収納ボックスに新設した電源スペースの電源ユニットに接続しサブバッテリーへ連結 電源ユニットから床下にハーネスを通し、モニターへ接続、ベンチの下にあるポンプ、パソコン、FFヒーターを経由して冷蔵庫に電源を供給、更に排気フアンに接続 右側の床下にクーラーユニットと照明回路、及びリアからの１００V供給回路のハーネスを取り付け エントランスの横のクーラーユニットから壁に照明回路を立ち上げ天井に配線 配線図の点線は床下配線です ダイナモからサブバッテリーまでの距離がかなり短くなりました・・・電圧降下が少なくなります また重たい１２０Aのサブバッテリーがリアから中央付近に配置しましたので少しリアが軽くなります 全体的に今までのハーネスよりかなり電源線が短縮されました |

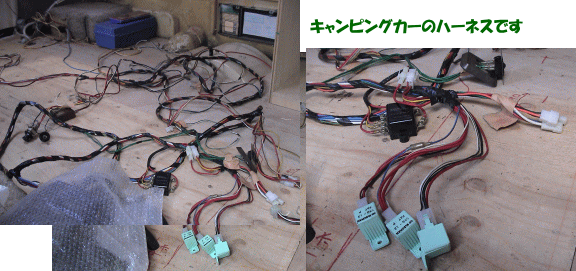

 撤去したハーネスです 蛇のようにうねっています このハーネス線をバラして回路別にグルーピングします 長すぎる線は切断してギボシ端子で結線し直します スイッチ類は端子に番号を振って間違えないようにして取り外します ある程度グルーピングが終わったところで床下にハーネスを配線します 床下のハーネスは保護のカバーをつけてシャーシーに結束していきます 狭い車両の下に潜っての結線は大変です ゴミが上から落ちてきて顔は真っ黒ですね ここをしっかりと配線して固定しておかないと後々大変です 目に見えないところに最新の注意を図って仕事をします |
 ダイネットルームにあるモニターパネルとスイッチの位置が悪く、今回位置を変更にすることにします 今まではサイドシートの出っ張りの部分にスイッチとモニターパネルを設置していましたが、低すぎてよく見えません これは設計の失敗ですね・・・今回、吊戸棚の横に設置することに 今回完成した新しいモニターパネルです 下地は集成材を２枚接着して造りウレタン塗装をしています 上部がモニター兼用のスイッチパネルです・・もともとロデオについていたものを改造しています 左下は新設したスイッチパネルです、ヒューズが内蔵されています 右下はAVモニター、サブバッテリーの正確な電圧と電流を表示します AVモニターは100A対応です |
 |
 サイドソファーを解体して床から給水パイプの上がっている部分を最小限の蓋をします この蓋も集成材で作りました |
 |

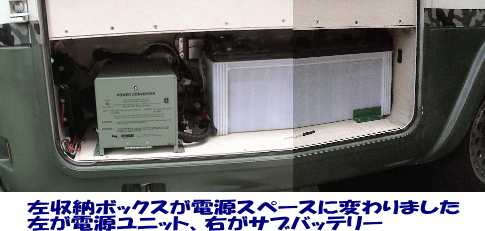

 電源ユニットへの結線はスクエアーの大きな線なのでギボシ端子は使えません 低カロリーの冷たい飲み物を発泡スチロールの箱いっぱい差し入れに来ていただいた庄原のＫＨＢさんに ハーネスの線を短くしていただききました さすがにさすらいの外科医はメス捌きも鮮やかに大きな線をハンダ付けしていきます スマートに結線が完了電源ルームがすっきりとしました |

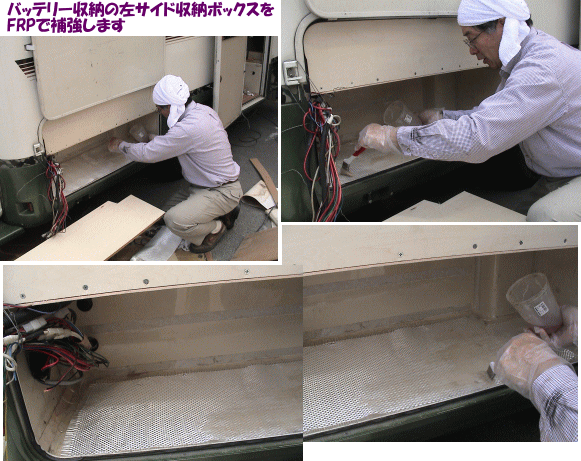

 電源ユニットとサブバッテリーを設置する左側収納ボックスの底辺をＦＲＰと１５ｍｍ合板で補強して、重さで床が破損するのを防ぎます ガラスクロスを1プライでＦＲＰを流しその上に１５ｍｍの合板をビス止めします ＦＲＰの調合と塗りつけはＳＤＫさんが要領よく実施してくれます しかし補強用の合板をいっぱいに張ったために収納ボックスのロックが掛からなくなってしまいました・・(>_<)☆＼(^^;)バキッ！！ 今日のところはガムテープ張りで帰宅することに |
